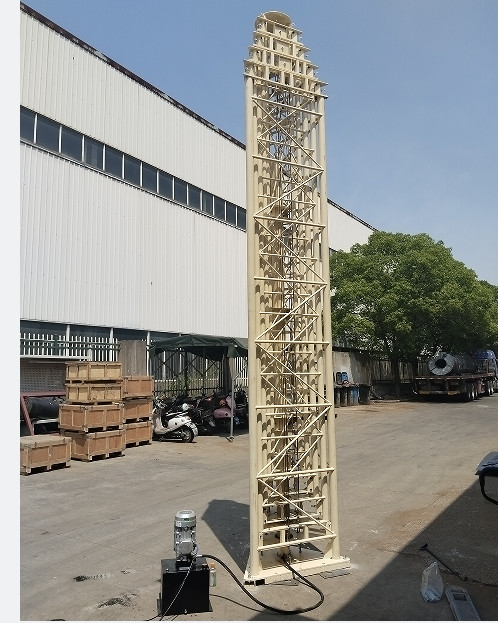

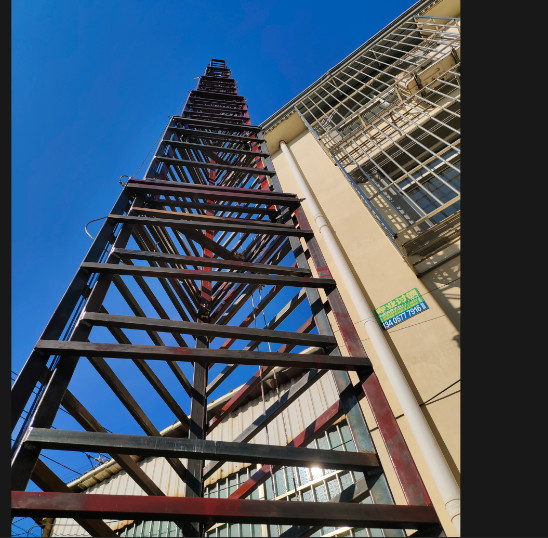

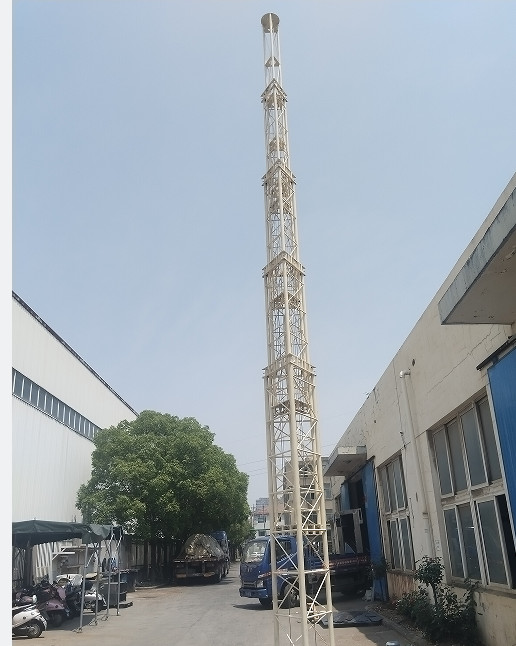

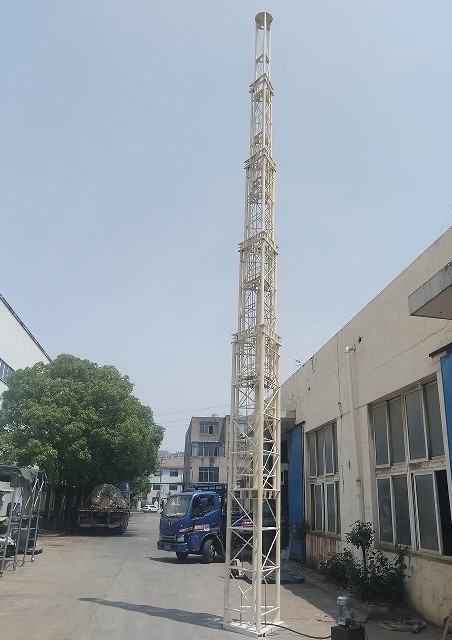

75 फीट ग्रिड टॉवर 25 मीटर पोर्टेबल दूरसंचार टॉवर पहियों पर दूरबीन सेल टॉवर

संक्षिप्त निर्देश

हमारे स्थिर टावरों का उपयोग तब किया जाता है जब पेलोड अधिग्रहण और पहुंच आवश्यक होती है, लेकिन टावर प्रणाली के परिवहन की आवश्यकता नहीं होती है।सिस्टम दूरबीन और पिवोटिंग कार्यों के साथ डिजाइन किया जा सकता है हटाने की अनुमति देने के लिए, शीर्ष-माउंटेड पेलोड की प्रतिस्थापन या विनिमय।

टावर उपयोगकर्ताओं को उत्पाद के जीवनकाल के दौरान परिचालन मांगों में परिवर्तन के रूप में अपनी प्रणाली को कॉन्फ़िगर करने की अनुमति देते हैं।

टावर निर्माण:

सामग्रीः Q235 स्टील

आकारः नंबर 1 अनुभाग ऊपर से नीचे तक (नीचे समान हैं) 48*2mm (व्यास*दीवार मोटाई), जाली पट्टी 15*2mm

क्रमांक 2 48*2 मिमी, जाली पट्टी 15*2 मिमी

क्रमांक 3 60*2.5 मिमी, जाली पट्टी 20*2 मिमी + 15*2 मिमी

क्रमांक ४ ६०*२.५ मिमी, जाली पट्टी २०*२ मिमी + १५*२ मिमी

क्रमांक ५ ७६*२.५ मिमी, जाली पट्टी २५*२.५ मिमी + २०*२ मिमी

क्रमांक ६ ७६*२.५ मिमी, जाली पट्टी २५*२.५ मिमी + २०*२ मिमी

नीचे की प्लेट 12 मिमी मोटी

5 मिमी-- 7*19 प्रकार, उचित भार 443kg-ब्रेक बल1329kg

6 मिमी-- 7*19 प्रकार, उचित भार 638kg-ब्रेक बल1914kg

8 मिमी--7*19 प्रकार, उचित भार 1134kg-ब्रेक बल3403kg

2. असर

15*35*11 रोलर रॉड असर, अधिकतम भार 500kg प्रति पीसी

3. हाइड्रोलिक सिलेंडर

4KW मोटर, अधिकतम भार 1.5 टन
